Le numérique occupe désormais une place majeure dans notre quotidien et dans de nombreux domaines : divertissement, communication, sport, éducation… Grâce à la démocratisation d’outils autrefois réservés à une minorité de professionnels et aux ingénieurs comme les microcontrôleurs ou encore les imprimantes 3D, le numérique s’immisce progressivement dans les garages des bricoleurs, des artistes et des hackers.
Le temps d’un week-end, le Festival D organisé par l’association PiNG a permis d’initier les Nantais aux fablabs et à la créativité des ceux qu’on appelle les « nouveaux bricoleurs« .
Utiles, musicales, ludiques, écologiques ou éducatives, les créations présentées sur le salon sont très diverses. Pourtant, elles ont toutes été conçues et réalisées dans un même esprit collaboratif et de partage « open source« , mêlant bricolage et récupération avec ingénierie et recherche. Chaque œuvre est documentée par son créateur, ce qui permet à d’autres bricoleurs de la reproduire, de l’adapter à leur sauce voire de l’améliorer. Voici un aperçu de quelques inventions qui étaient présentées sur le salon.

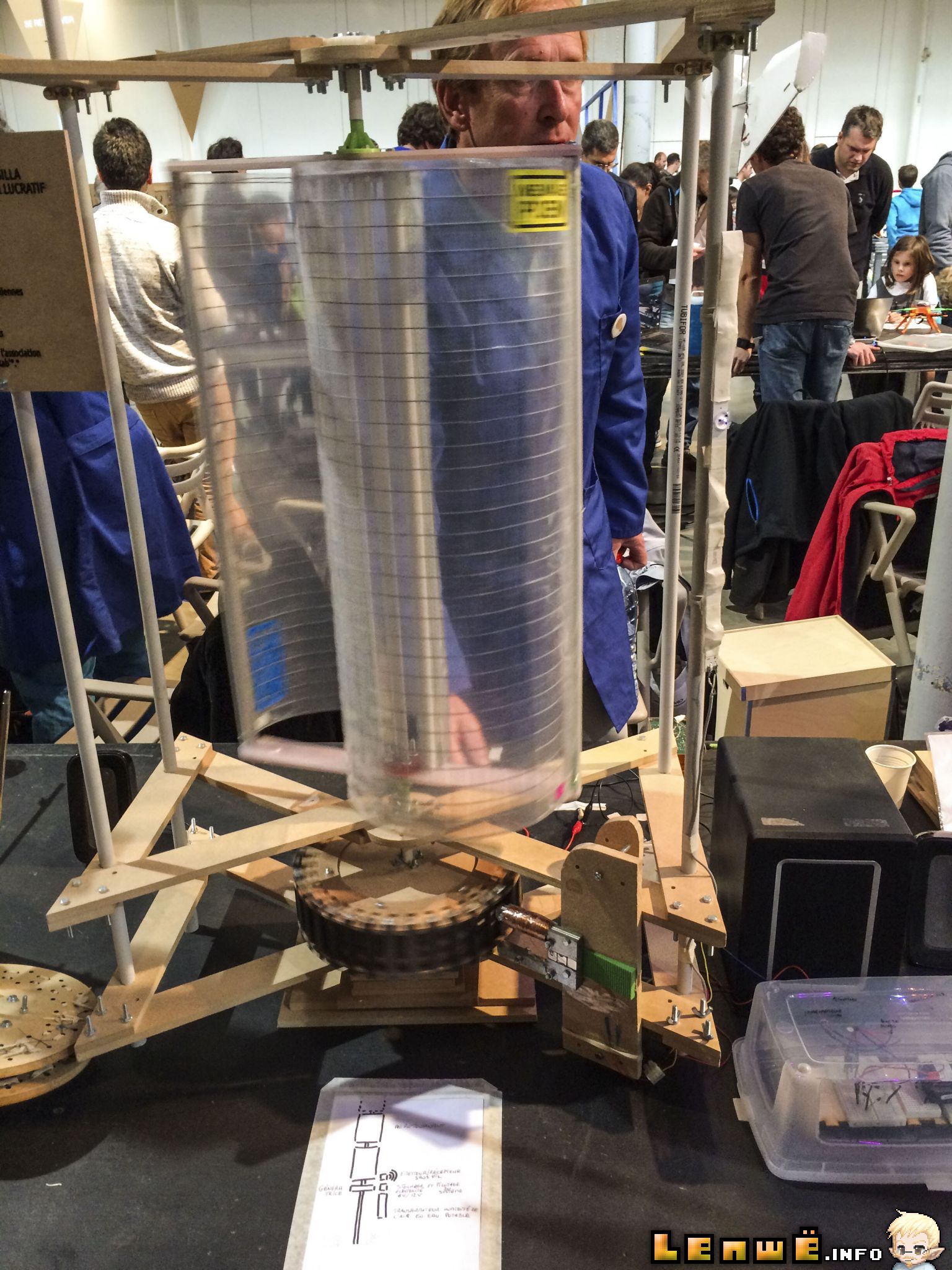

Voosilla : Cette petite éolienne ultra low cost est fabriquée avec des matériaux de récupération très faciles à se procurer. Elle n’est pas seulement destinée à réduire la fracture énergétiques dans les régions sous-développées mais aussi à promouvoir l’exploitation des énergies renouvelables dans les foyers.
Prototype d’éolienne Voosilla
De la cuisine à la cuisine : Créé par le Collectif Bam, ce meuble dit « aquaponique » de la taille d’un barbecue a pour vocation de reproduire l’écosystème d’un lac dans votre cuisine. Les poissons de l’aquarium produisent des déjections qui servent ensuite d’engrais pour les plantes cultivées dans la jardinière, dont le terreau assure la filtration de l’eau. Ce cercle vertueux est monitoré par un système électronique composé d’un éclairage LED, de capteurs et d’un microcontrôleur Arduino. Les tiroirs font également office de champignonnières. Classe.
De la cuisine à la cuisine

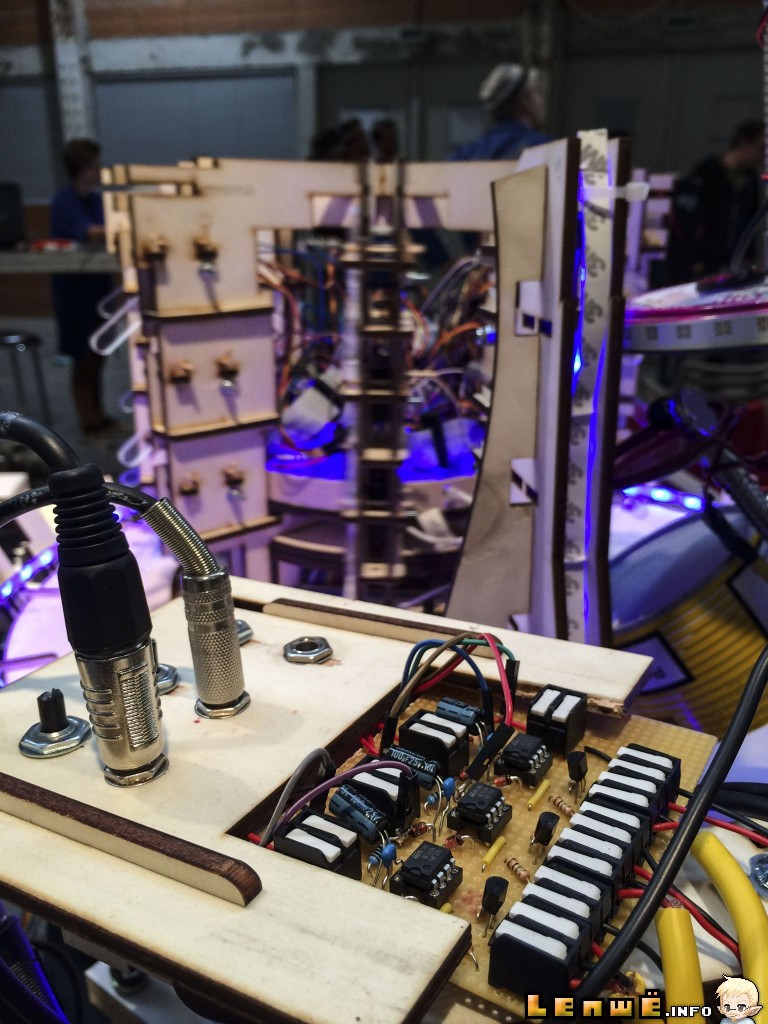

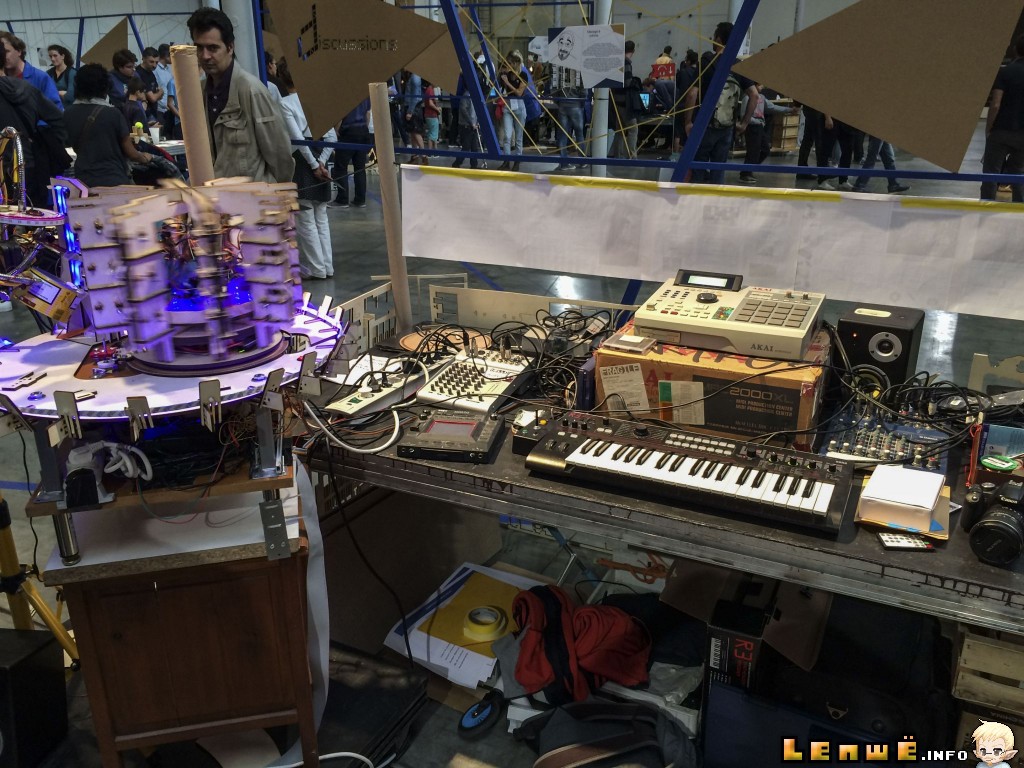

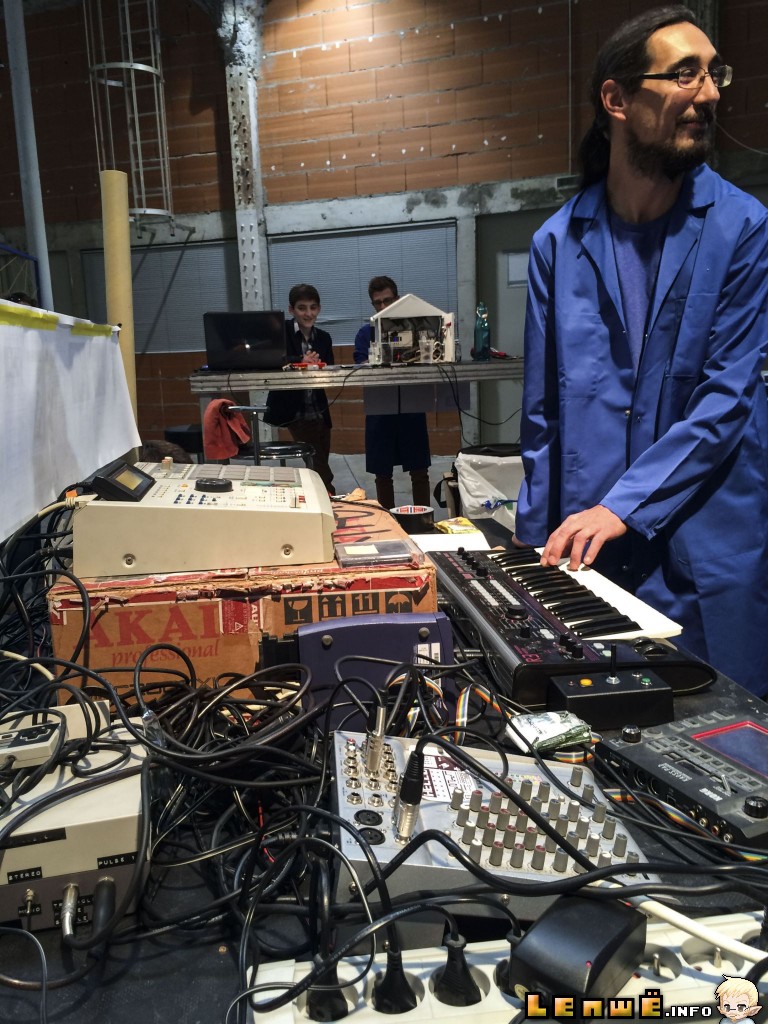

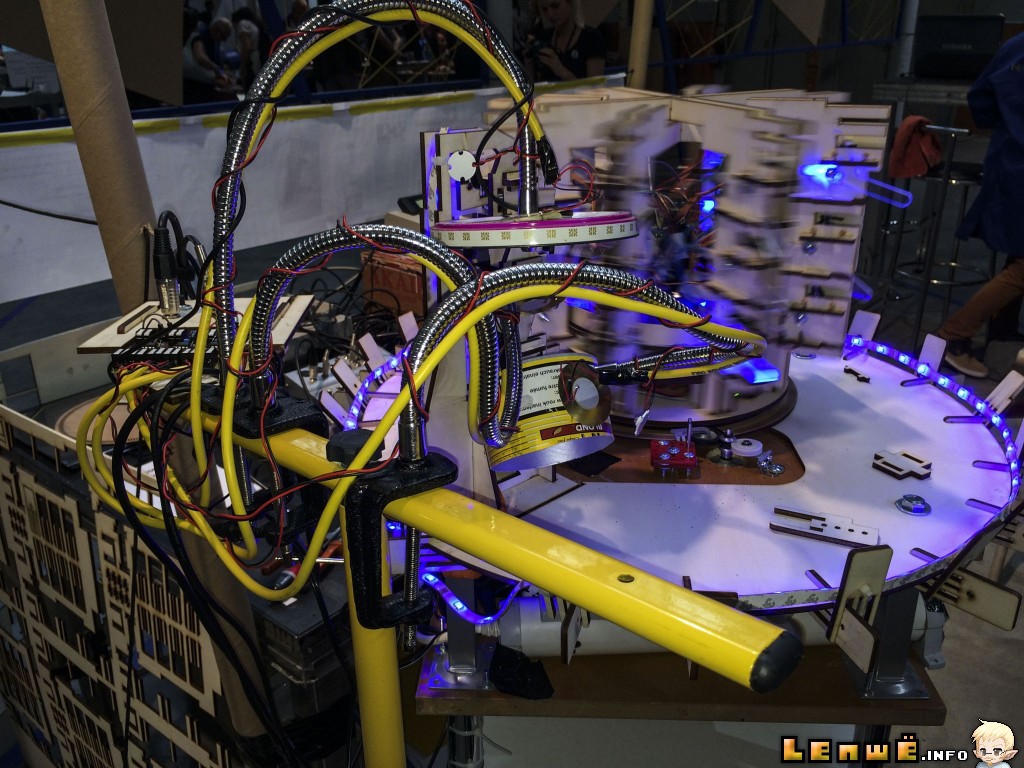

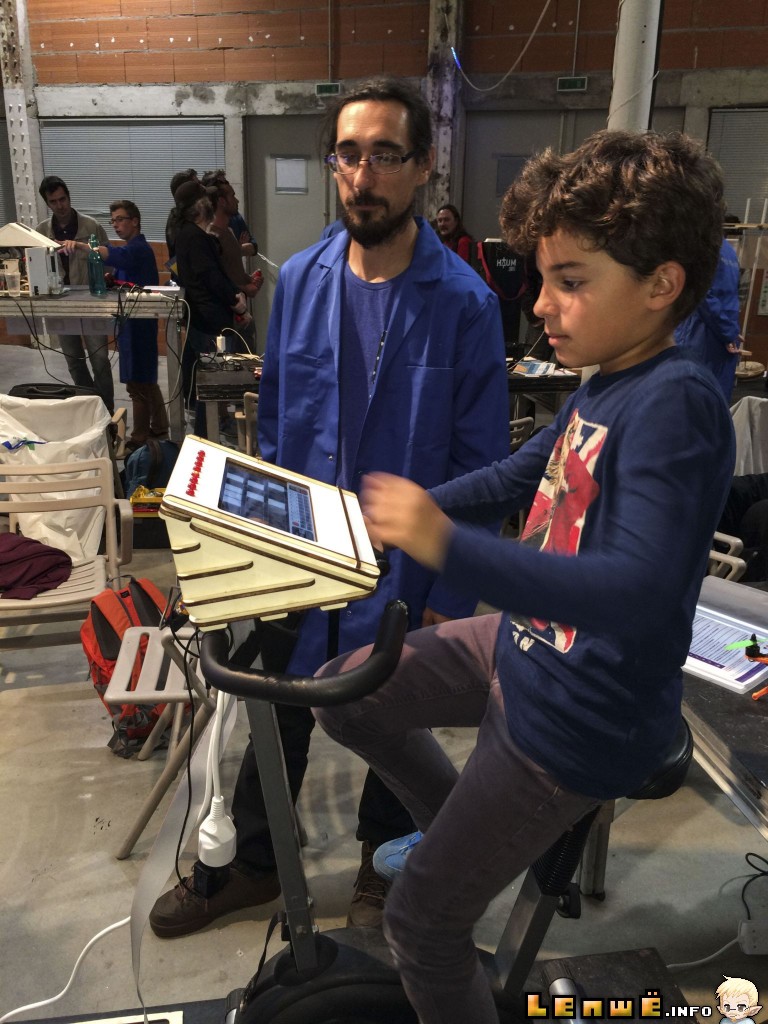

Le Manège à rythme est une invention qui applique parfaitement le concept du « pourquoi faire simple quand on peut faire compliqué ». Pour résumer, il s’agit d’une boîte à rythmes acoustique composées de vieilles boites de conserve actionnées par un cylindre rotatif alimenté par un vélo d’appartement et programmé en bluetooth via une tablette Android. L’ensemble peut-être contrôlé en MIDI et intégré à un home studio. Même Jean Michel Jarre n’y avait pas pensé.

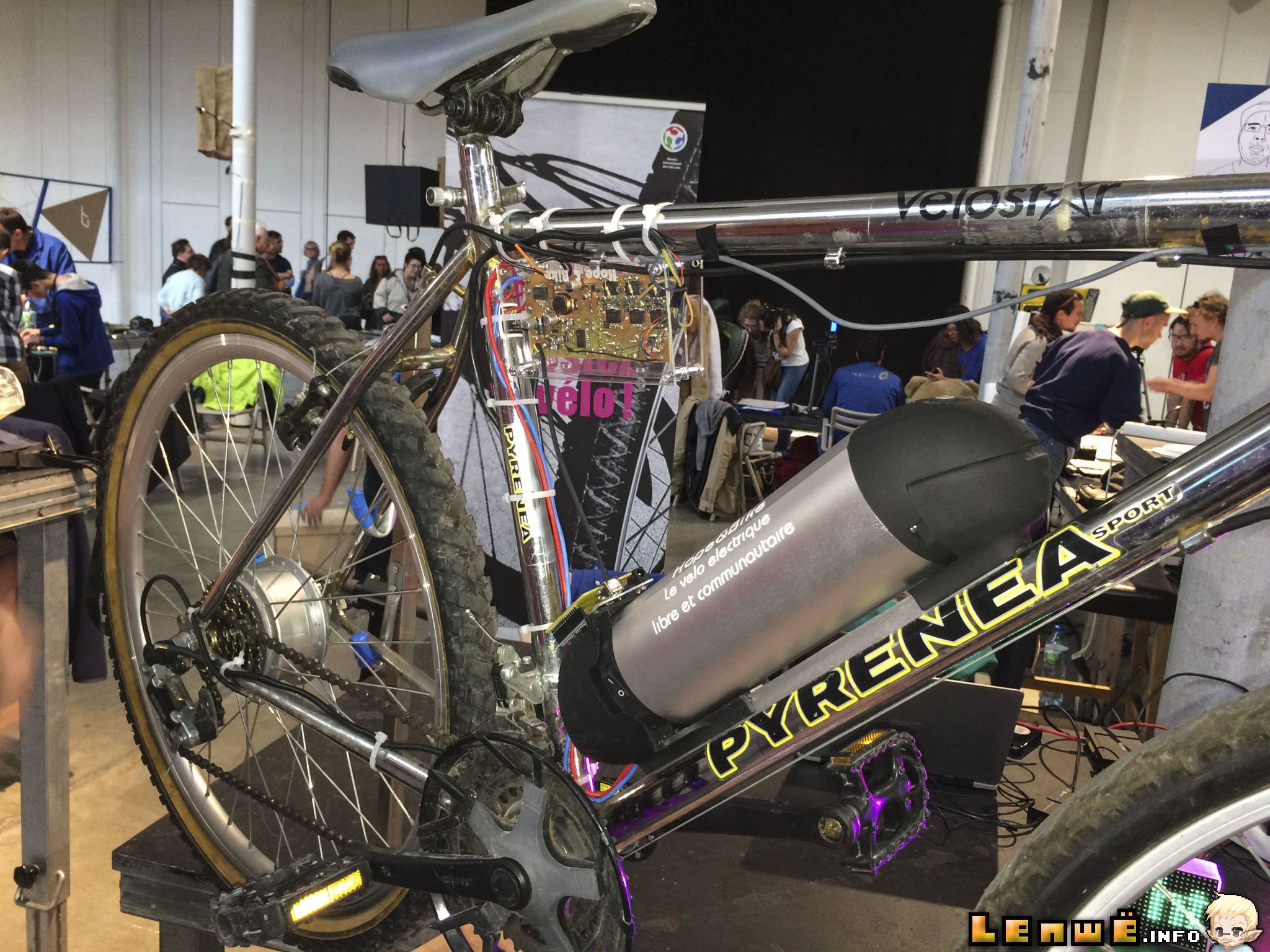

Hop & Bike n’est autre qu’un kit d’upgrade destiné à transformer n’importe quel vélo en vélo à assistance électrique (VAE), simplement et à moindre coût.

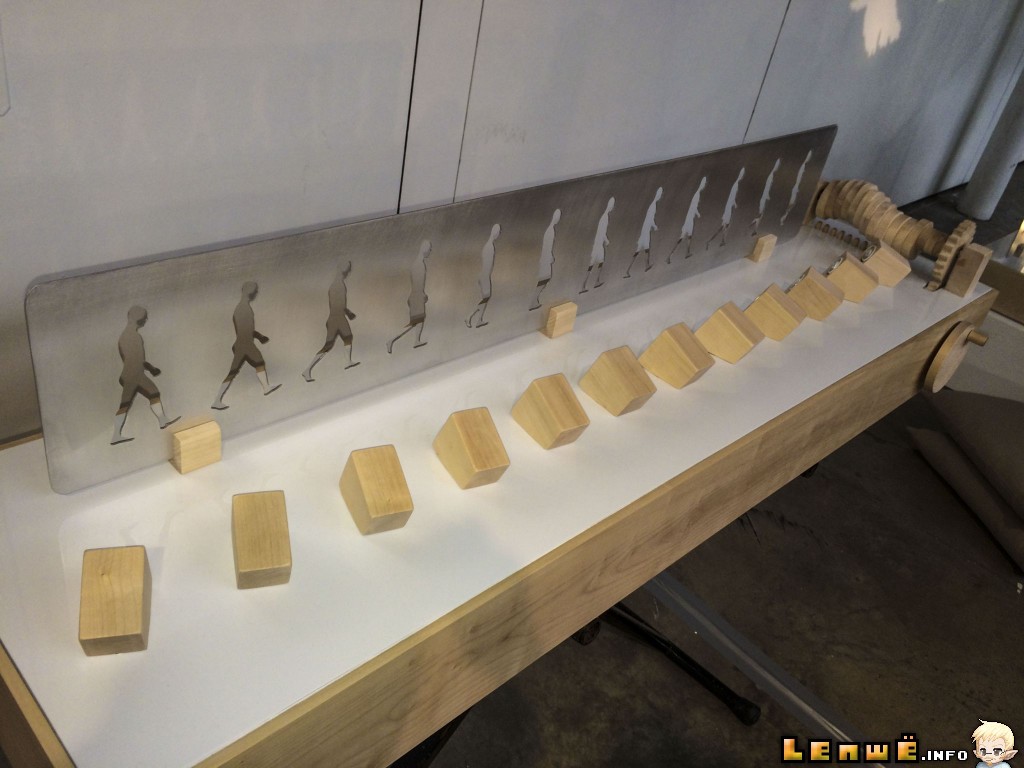

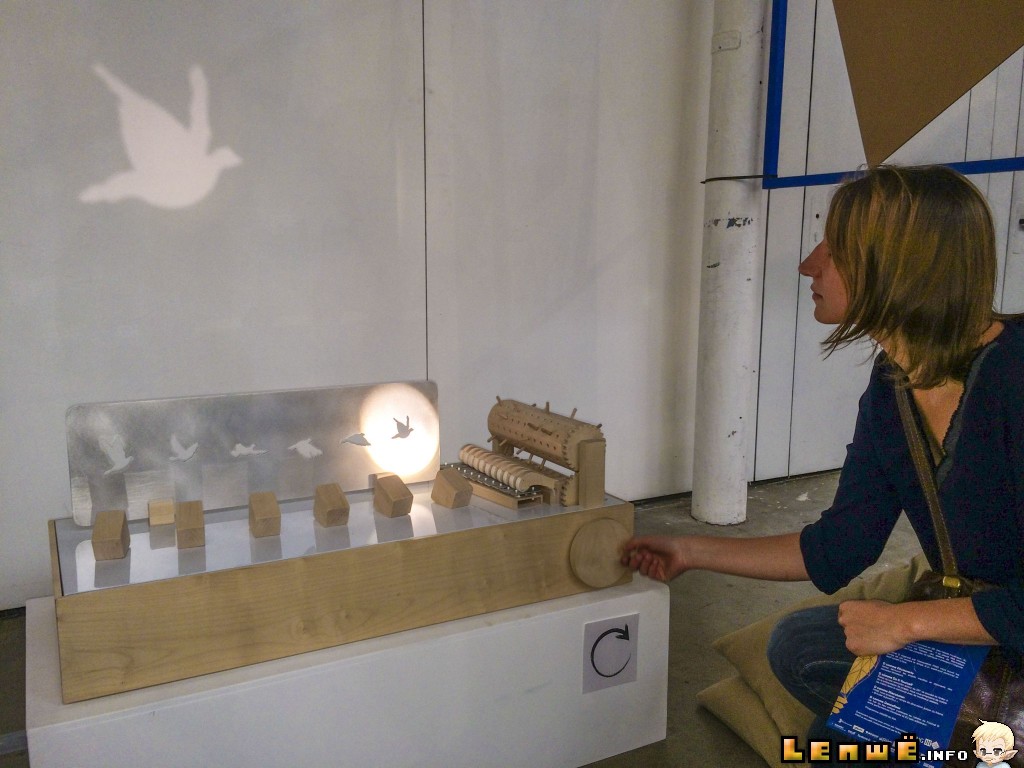

La Boîte à Lumières est une œuvre de Simon Touaux basée sur le principe des jouets optiques du XIXe siècle. La manivelle alimente une dynamo qui allume successivement une suite de spots à LED projetant ainsi une image animée au mur. Une autre déclinaison de cette œuvre est équipée d’une boite à musique constituée d’un carillon et d’un cylindre sur lequel on peut composer sa propre mélodie.

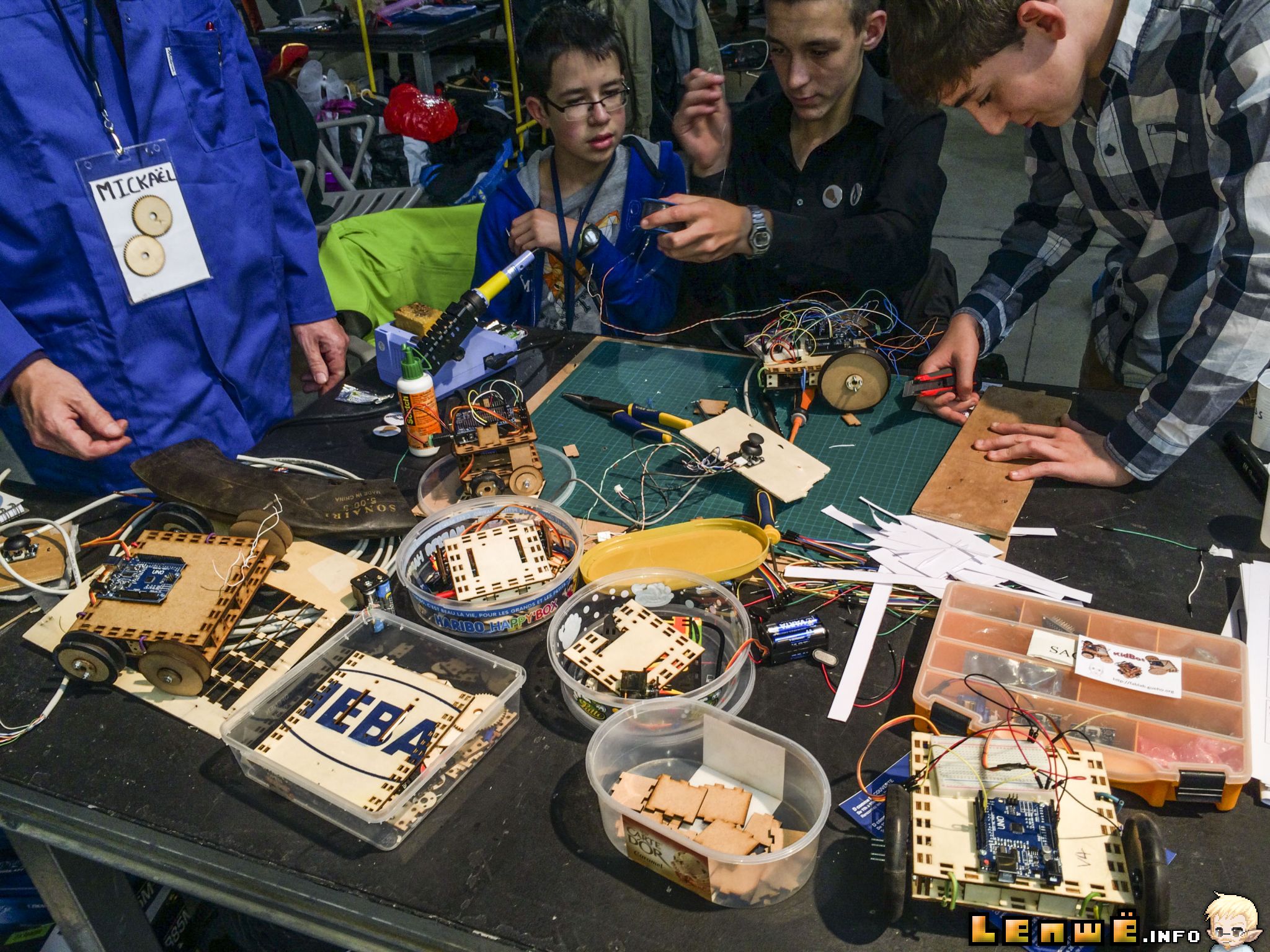

Kidbot est un robot en kit ultra low cost (une dizaine d’euros seulement) destiné à initier les enfants à la robotique. Les pièces du robot sont faites de morceaux de caissettes en bois découpées au laser, de servomoteurs de modélisme et d’un microcontrôleur clone de l’Arduino.
Pour en savoir plus sur le festival et les autres inventions qui y étaient présentées, rendez-vous sur le site officiel du Festival D ainsi que sur celui de l’association PiNG.
Retrouvez d’autres images du festival dans la galerie ci-dessous.
L’heure est grave. Nolife, la chaîne de la culture geek et J-pop traverse une vague de difficultés financières et pourrait cesser toute activité dès Noël prochain. Depuis quelques temps, les chaînes câblées connaissent une crise sans précédent causée par la baisse des revenus issus de la publicité.
Contrairement aux chaînes commerciales comme Game One qui reçoivent une grande partie de leurs financements de l’industrie du jeu vidéo en échange d’une mise en avant de leurs produits dans les émissions, Nolife est financée uniquement par la publicité et les abonnements à son service de VoD, noco.tv. Si Nolife a choisi ce business model risqué et persiste depuis maintenant 8 ans, c’est avant tout pour conserver son indépendance et offrir du contenu objectif. Malgré une trésorerie sur le fil du rasoir, Nolife est toujours parvenue à nous fournir du contenu de très grande qualité en tirant le meilleur parti des moyens techniques et des équipes de passionnés dont elle dispose.
Malheureusement, comme dans les autres médias (web, presse…), la publicité est de moins en moins rentable et la survie financière de Nolife dépend désormais des abonnements VoD.
Je comprends que le fait de voir régulièrement Sébastien Ruchet répéter dans les Point sur Nolife que la chaîne est en difficulté et qu’il faut s’abonner n’est guère attrayant (au point de rappeler les abominables pubs pour l’ARC avec Jacques Crozemarie) mais étant donné la gravité de la situation, j’ai décidé de sauter le pas et de prendre un abonnement soutien à noco.tv.
Cela fait maintenant plusieurs jours que je teste noco.tv et pour le prix d’un kebab, je n’y ai trouvé que des avantages :
Lorsque j’allume ma TV sur Nolife, je tombe le plus souvent sur des programmes de J-pop/musique indé/mangas qui ne m’intéressent pas vraiment. Avec la VoD, je ne regarde que les programmes qui m’intéressent (Chez Marcus, Retro and Magic, les critiques de jeux vidéo…) dès que j’ai du temps libre.
Contrairement à la plupart des services de VoD français payants type Canal Play où les vidéos plantent 1 fois sur 2 ou sont encodées avec le cul (bien, le format timbre-poste au milieu de l’écran ?), noco.tv est ultra réactif : je n’ai presque aucun temps de chargement et jamais de coupure pendant la lecture d’une vidéo, même en full HD.
La VoD est disponible sur navigateur web mais aussi sur iOS et Android ce qui permet de regarder les programmes sur ordinateur, tablette, smartphone ou téléviseur (avec un Chromecast à 35 €).
Et enfin, l’abonnement contribue au maintien d’une douzaine d’emplois qui produisent un contenu de grande qualité, tout en la mettant bien profond à la TV poubelle des grandes chaînes en siphonnant leur audimat.
J’espère que cet article vous aura convaincu de vous abonner à Nolife si ce n’est déjà fait et d’inciter les autres adeptes de la chaîne à faire de même.
Malgré une arrivée sous la pluie battante, le week-end a été radieux. Bilan : 60000 visiteurs en deux jours, quelques coups de soleil et quelques belles images à vous faire partager !
Comme chaque année, la convention Wazabi a eu lieu les 12 et 13 septembre derniers. Le thème de cette année était l’heroic fantasy, d’où le nom Epic Wazabi.
Contrairement aux années précédentes, le salon a eu lieu dans une nouvelle salle, la Carrière à Saint Herblain, plus grande et moins onéreuse que l’Odyssée.
Je n’ai pas réalisé de reportage vidéo comme l’an dernier car j’aidais Mee Yung à tenir son stand Mee Yung Créations, ce qui ne m’a pas empêché de faire de belles rencontres 🙂
2080, le maestro lyonnais de la scène electro-chiptune. Déjà rencontré l’an dernier au cours d’un concert au Game Over, j’ai eu tout le temps d’échanger avec lui car son stand était situé juste à côté de celui de Mee Yung. Pratique !
Tyllou, créateur de l’émission YouTube Partoche dans laquelle il décrypte toute les subtilités musicales des grands classiques du cinéma et du jeu vidéo mais pas que. Si vous vous demandez ce qu’il fait dans la vie, il est bien professeur mais de SVT, pas de musique. Partoche est une émission réalisée uniquement sur son temps libre et en utilisant des connaissances qu’il a acquises par lui-même.
Mahyar et Krayn de l’équipe Aventures, qui est certainement le tout premier let’s play de JdR sur table. Je leur ai simplement demandé si l’émission avait permis de démocratiser le JdR et ouvert des vocations, la réponse a été sans équivoque : « Oh putain, oui ! », comme en témoignent les nombreux mails d’associations de JdR qu’ils reçoivent régulièrement.
Et bien sûr Fred et Seb du Joueur du Grenier, Bob Lennon, Kiilys ainsi que tous les autres désormais habitués de la Wazabi.
Attention ! Une météorite !
Big up à Merlin et tout le staff Wazabi qui ont carrément géré tout le long du week-end !
⚠️ Lisez bien l’intégralité de l’article avant de tenter quoi que ce soit. Cette astuce n’est à utiliser qu’en dernier recours et peut tout aussi bien réparer la panne que de détruire définitivement votre carte graphique.
S’il y a bien une chose que redoutent les gamers, c’est que leur PC rende l’âme en plein jeu.

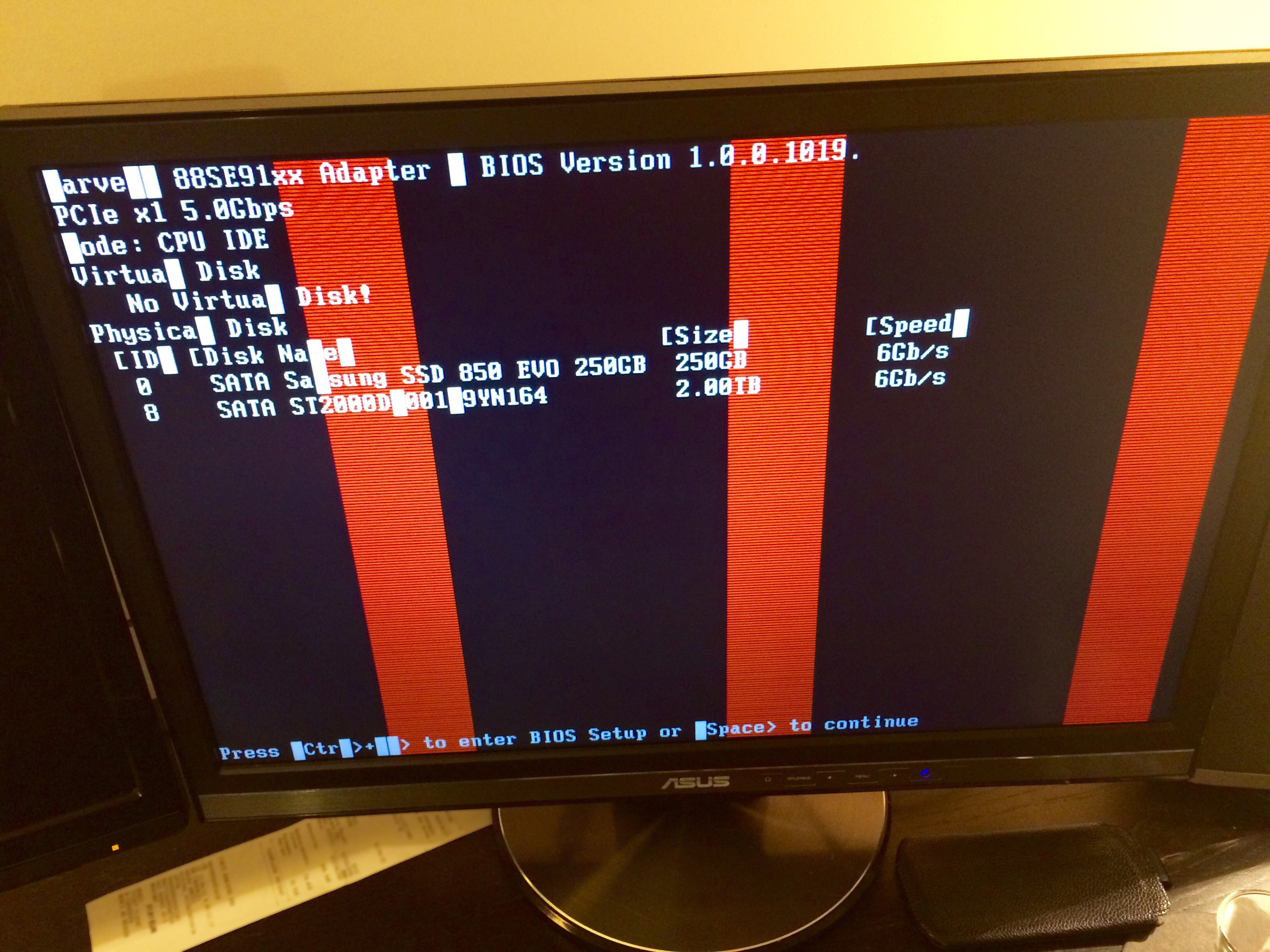

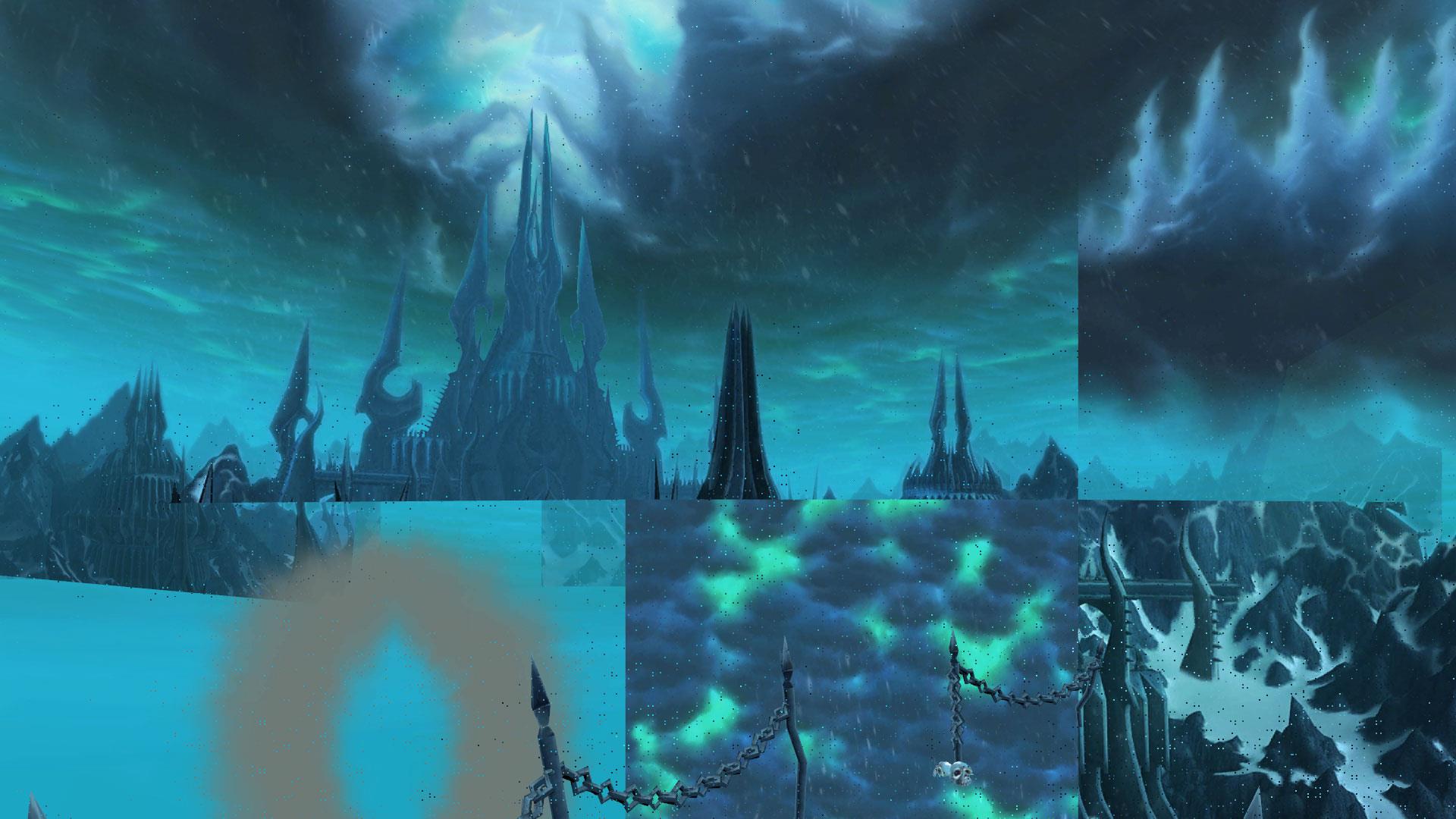

Imaginez, vous êtes au beau milieu d’une partie endiablée et subitement, votre PC plante, vous redémarrez et là, l’image de votre écran est glitchée voire entièrement noire, ou dans le meilleur des cas, vous parvenez à démarrer Windows normalement mais les jeux ne sont plus que des amas de polygones aléatoires. Ne cherchez pas plus loin, votre carte graphique vient de lâcher.
Ce type de problème se conclut généralement par l’achat d’un nouveau matériel et la facture peut vite être salée, surtout lorsqu’il s’agit d’un PC portable et que c’est la carte mère complète qu’il faut remplacer. Heureusement, la plupart du temps, c’est réparable très facilement et gratuitement en mettant tout simplement votre carte… au four !
Symptômes d’un problème matériel de carte graphique
Avant de faire quoi que ce soit, vous devez tout d’abord identifier les symptômes et vous assurer que votre problème est bien lié à une carte graphique défaillante et pas au moniteur ou au câble HDMI. Essayez avec un autre moniteur si vous en avez un sous la main.
Les symptômes surviennent la plupart du temps suite à un plantage mais ils peuvent aussi survenir à l’allumage :
Sur un PC de bureau : Image brouillée au démarrage, sous Windows ou dans les jeux.
Sur un portable : Écran noir, même lorsqu’un écran externe est branché. Série de bips inhabituels au démarrage.

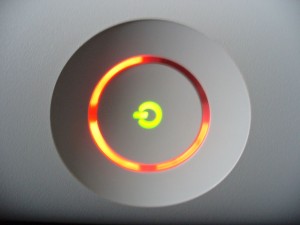

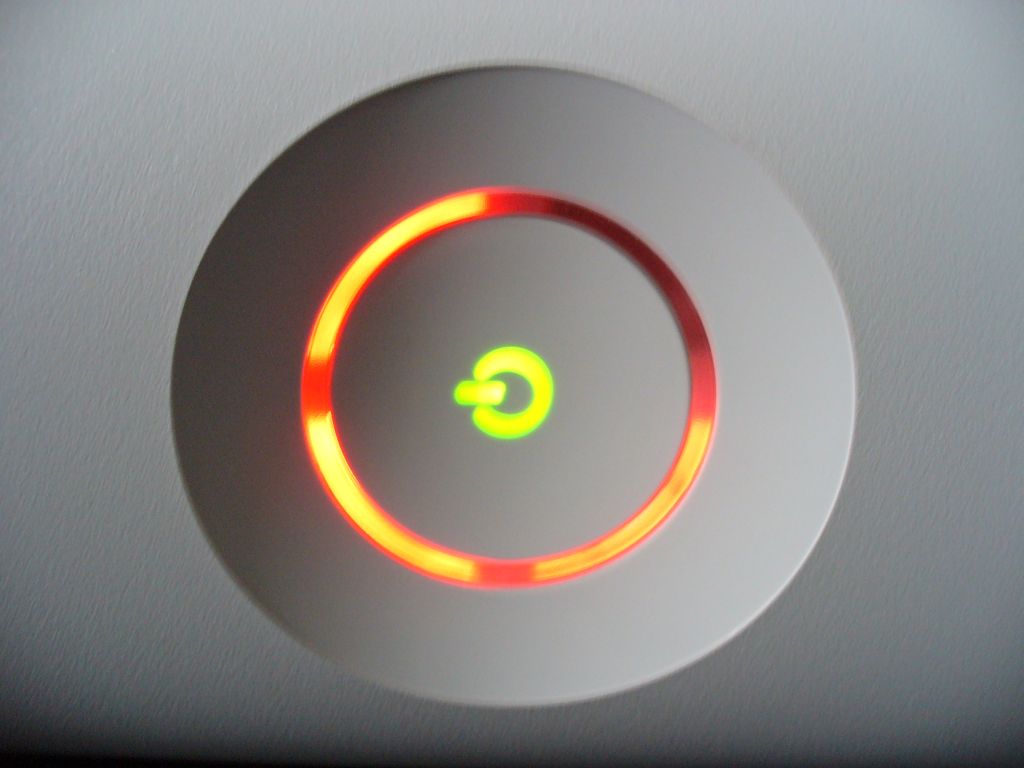

Sur une console : L’écran reste noir et le voyant s’allume/clignote d’une couleur différente (par ex le « Red Ring of Death » de la Xbox 360)
Dis papa, comment on fait les cartes graphiques ?
Avant de chercher à réparer votre matériel, il est important de comprendre comment il a été fabriqué. Il y a 3 grandes étapes :
Le circuit imprimé arrive dans une première machine qui dépose de la pâte à souder sur chaque point de contact. Cette pâte est un mélange de colle et de minuscules particules d’étain.
Le circuit imprimé passe dans une succession de machines qui vont coller les composants sur la carte à l’aide de bras robotisés d’une très grande précision. Les composants ne sont pas soudés mais tiennent grâce à la colle de la pâte à souder.
La carte passe dans un four qui fait fondre l’étain et brûle la colle de la pâte à souder, soudant ainsi définitivement les composants.
La cause de la panne
Le métal utilisé pour les soudures a une température de fusion assez basse, aux alentours de 220°C. En cas de forte chaleur, d’utilisation intensive ou si le système de refroidissement n’est pas entretenu régulièrement, les circuits peuvent devenir très chauds, suffisamment pour endommager les points de soudure et là, c’est le drame.
Comment réparer une carte graphique proprement
Le reballing
La meilleure façon de réparer durablement les soudures des chips d’une carte graphique est d’effectuer un reballing. L’opération consiste à déssouder entièrement le GPU et de remplacer l’ensemble des points de soudure. C’est une opération délicate et qui nécéssite un matériel spécifique. Pour une carte graphique onéreuse, il est préférable de confier cette tâche à un professionnel moyennant une centaine d’euros.
Le reflow
Le reflow consiste à chauffer le composant pour faire fondre les points de soudure et les reformer. C’est une technique moins fiable et durable que le reballing mais qui peut être réalisée à la maison avec un décapeur thermique ou une station de soudage à air chaud.
Veillez à bien protéger les autres composants comme les condensateurs ainsi que les connecteurs en plastique, par exemple avec du papier alu afin d’éviter qu’ils ne fondent.
Recette de la carte graphique rôtie
On en vient à la technique du schlag ultime, à n’utiliser qu’en dernier recours lorsque vous n’avez pas de matériel à disposition et sur une carte graphique de faible valeur.
⚠️ Attention ! Avant de faire quoi que ce soit, vérifiez attentivement les points suivants :
Retirez tous les condensateurs électrolytiques traversants (cylindres en plastique) si votre carte en dispose. Contrairement aux condensateurs montés en surface (cylindres entièrement metalliques), ils ne sont pas conçus pour résister aux fortes chaleurs et risquent d’exploser pendant l’opération.
De même, retirez tous les autres composants traversants à l’aide d’un fer à souder comme les connecteurs en plastiques. Ces derniers sont généralement installés à la main après le passage au four de la carte et ne sont pas conçus pour résister à de fortes chaleurs.
Bonjour Micheline ! Alors pour faire notre recette vous allez avoir besoin :
D’un four électrique capable de monter jusqu’à 230°C, à chaleur tournante de préférence. N’utilisez pas surtout pas de micro-ondes, vous allez griller votre carte en quelques secondes et vous risquez de provoquer un incendie !
De la pâte thermique
De l’essuie-tout
Une petite brosse, de l’air comprimé, bref, tout ce que vous utilisez d’habitude pour dépoussiérer votre PC.
Vérifiez aussi que votre matériel n’est plus sous garantie. Les revendeurs proposent généralement une garantie d’un an mais les fabricants sont tenus de proposer au moins 2 ans de garantie. Si votre matériel a plus de 2 ans, il y a de fortes chances qu’il ne soit plus garanti.
Cette recette s’applique aussi bien aux cartes graphiques PCIe qu’aux carte mères d’ordinateur portable et de console.
Faîtes préchauffer votre four à 230°C.
Débranchez votre carte et retirez la du PC.
Retirez tous les éléments amovibles : ventirad, barrettes de RAM…
Nettoyez soigneusement votre carte pour retirer toute la poussière.
Enlevez toute la pâte thermique avec un essuie-tout.
Décollez les étiquettes en plastique qui risquent de fondre.
Posez la carte nettoyée sur une feuille de papier sulfurisé sur le lèche-frites. Pour éviter que la carte ne soit en contact avec la surface, fabriquez de petits plots en papier alu pour la surélever et insérez les dans les trous de vis. Je conseille de mettre la carte à l’envers par rapport à son utilisation habituelle (si d’habitude le GPU est en dessous, mettez la carte de sorte à l’avoir au dessus).
Enfournez la carte pendant 12 minutes en mode chaleur tournante. Au bout de quelques minutes, vous verrez les soudures fondre (elles deviennent brillantes).
Profitez du temps de « cuisson » pour dépoussiérer le système de refroidissement et les autres composants.
La « cuisson » terminée, ouvrez le four et sortez le lèche-frite tout doucement et laissez refroidir le tout.
Dès que la carte a entièrement refroidi, appliquez de la pâte thermique neuve sur les composants qui en avaient et remontez le tout. Les systèmes de refroidissement sont en général fixés par 3 ou 4 vis : ne serrez pas les vis à fond à la suite mais serrez chaque vis progressivement à tour de rôle afin que la pâte thermique se répartisse uniformément.
N’oubliez pas de rebrancher les ventilateurs !
Réinstallez la carte dans l’ordinateur et allumez.
Si vous avez tout bien fait et si vous avez un peu de chance, votre carte graphique sera comme neuve et elle fonctionnera comme au premier jour !
Bonnes pratiques à respecter pour augmenter la longévité de votre matos
Nous l’avons vu, pas besoin d’être ingénieur chez Intel pour réparer une carte graphique. Cependant, il y a quelques bonnes pratiques à respecter si vous voulez augmenter la longévité de votre matériel et éviter de devoir le refaire trop souvent.
Dépoussiérez régulièrement votre machine, ça ne prend pas longtemps et la quasi totalité des surchauffes sont provoquées par des ventilateurs encrassés.
Après avoir joué, n’éteignez pas votre machine tout de suite. Fermez toutes les applications ouvertes et laissez la refroidir quelques minutes avant de l’éteindre car la chaleur résiduelle des sessions de jeu est très importante et pourrait endommager votre machine si elle n’est pas dissipée par les ventilateurs.
Ne laissez pas votre ordinateur allumé lorsque vous ne vous en servez pas, il va s’encrasser et s’user davantage, ce n’est pas écolo et l’électricité ce n’est pas gratuit non plus !
Et vous, avez-vous déjà réparé votre matériel en utilisant des méthodes un peu inhabituelles ? Faites part de vos expériences dans les commentaires !
